Description
Détails techniques :
– Type : Vis hexagonale à filetage total
– Norme : DIN 933
– Filetage : Filetage total, selon la variante choisie
– Résistance : 8.8 (standard), autres classes possibles
– Surface : zingué noir
– Tête : Tête hexagonale
– Longueur : Longueur du filetage selon variante

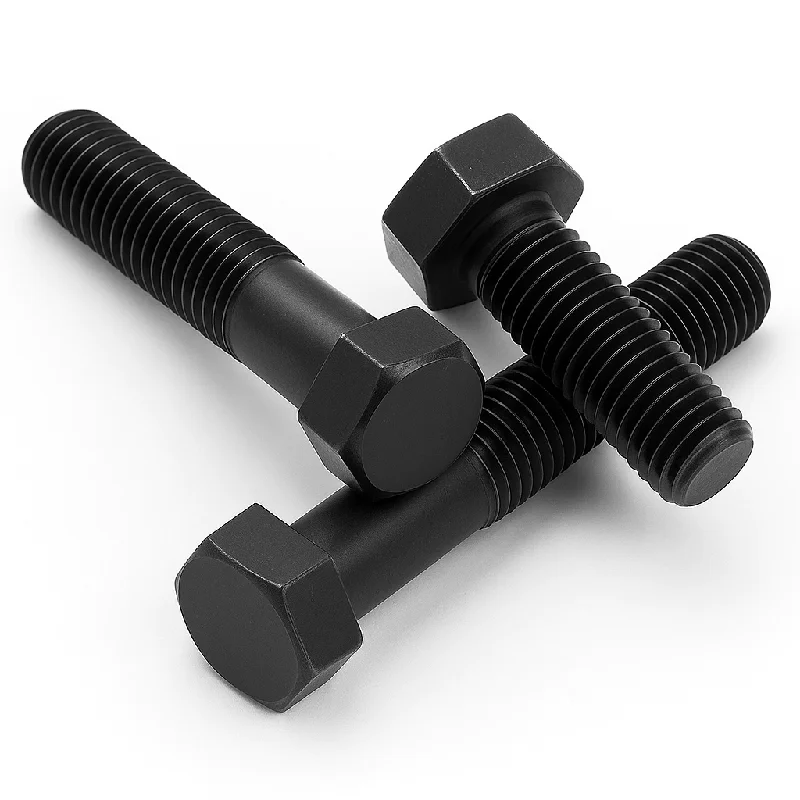

Cette vis hexagonale DIN 933 à filetage total est fabriquée en acier de haute qualité et zingué noir. Idéal pour les connexions robustes dans de nombreuses applications.
Dimensions (voir dessin dans les images) :
- d = Diamètre nominal (taille du filetage)
- l = Longueur du filetage de la vis
- s = Taille de clé
- k = Hauteur de tête
| Taille du filetage (M) | Taille de clé (s) | Hauteur de tête (k) | Pas du filetage (p) |
|---|---|---|---|
| M4 | 7,0 mm | 3,2 mm | 0,7 mm |
| M5 | 8,0 mm | 4,0 mm | 0,8 mm |
| M6 | 10,0 mm | 4,8 mm | 1,0 mm |
| M8 | 13,0 mm | 6,4 mm | 1,25 mm |
| M10 | 17,0 mm | 8,0 mm | 1,5 mm |
| M12 | 19,0 mm | 9,6 mm | 1,75 mm |
(Les dimensions sont des valeurs indicatives selon DIN 933. Des écarts sont possibles. Veuillez consulter lade l’article.)
